Finalidad del Proyecto:
Dentro del marco del diseño de la nueva rampa de extracción en descenso de la mina, bajo el objetivo de hacer posible la extracción del material por medio de bandas transportadoras de mayor rapidez y menores costos, se ha diseñado un sistema de monitoreo para el control de la estabilidad de las galerías y de la evolución del estado de solicitaciones en las estructuras de contención (tramo en Sal Joven).

Descripción del Proyecto:
Consideradas las grandes dificultades legadas a la realización de la galería en objeto, así como las evidentes e inevitables incertidumbres de previsión relativas a la respuesta del macizo rocoso, se ha previsto la instalación de un completo y preciso programa de observación y medición, el cual consta de:

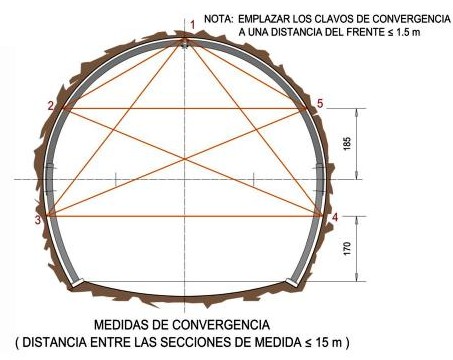

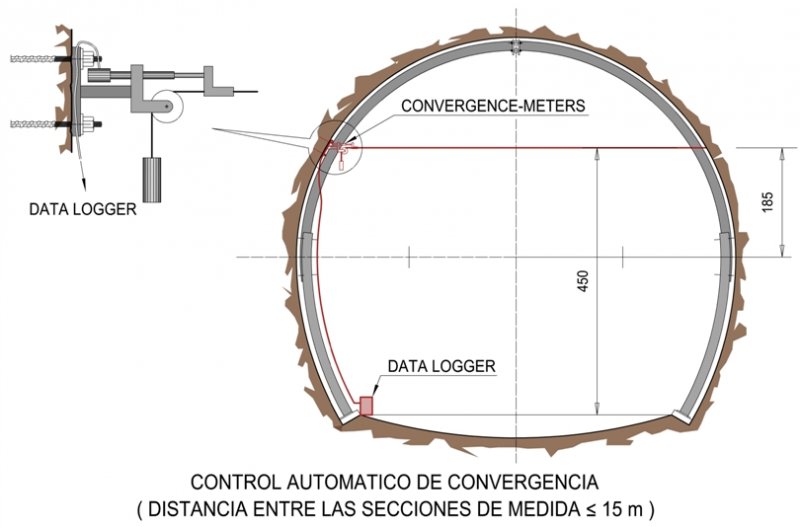

• Medición de la convergencia del perfil de excavación: las secciones fueron equipadas con cinco clavos de convergencia, puestos a una distancia no mayor de 10 -15 m entre ellos.

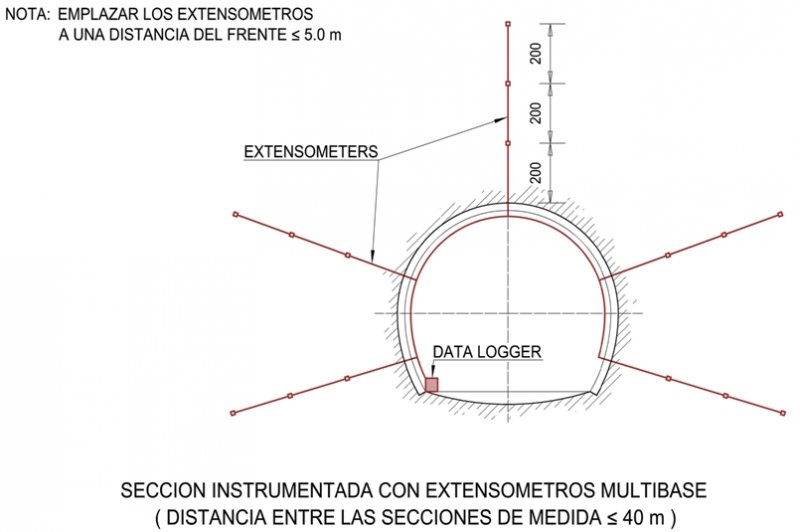

• Medición de la deformación de la roca alrededor de la sección de excavación: se previó la instalación de extensímetros de múltiple base; los asentamientos recíprocos en los cabezales de los instrumentos fueron calculados mediante medidas de convergencia, mientras aquellos absolutos con medidas topográficas de precisión (una sección casa 30 - 40 m).

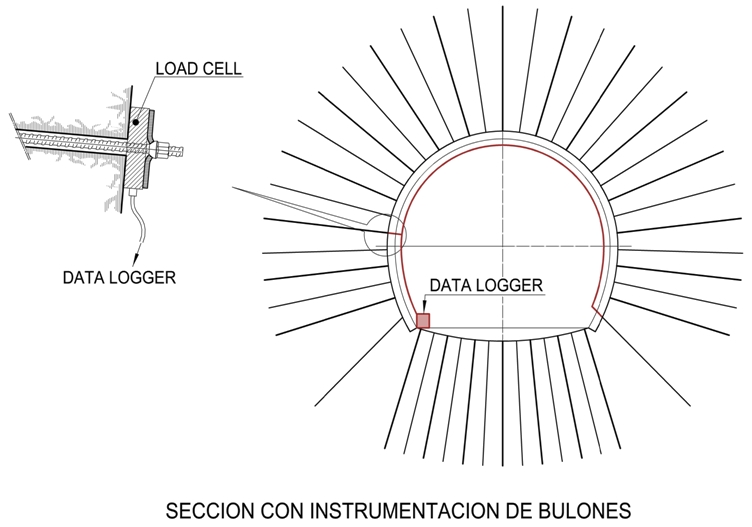

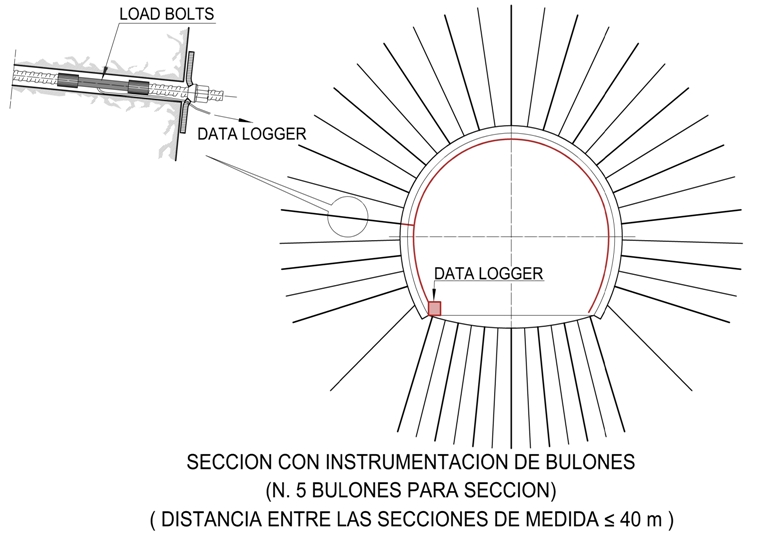

• Mediciones de las cargas en los bulones;

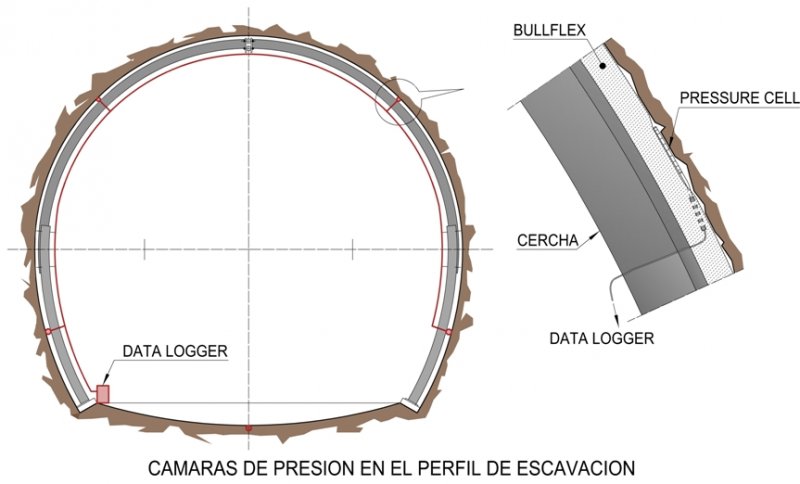

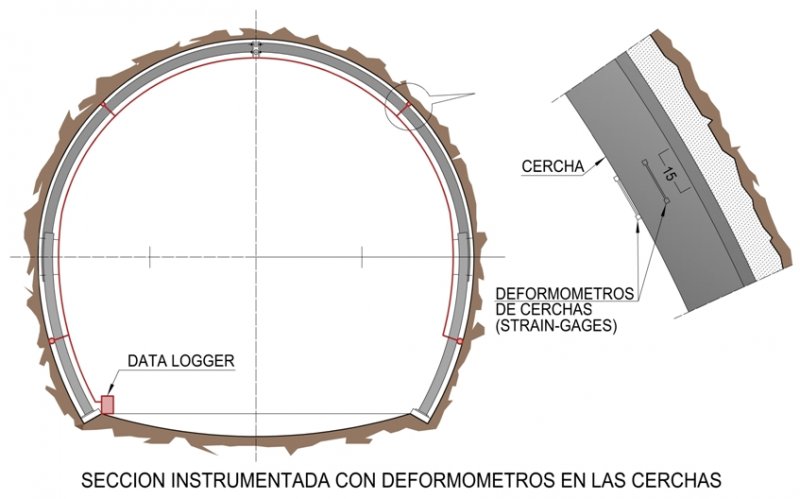

• Mediciones de las cargas inducidas a las estructuras de contención (cerchas) y en el contacto con la roca: comprendieron la instalación de deformímetros soldado a las cerchas y celdas de presión al dorso de ellas;
• estudios geológicos y geomecánicos: durante la excavación de la galería se ha previsto la realización sistemática de exploraciones geológicas y geomecánicas, adquiriendo todos los elementos necesarios para la más completa caracterización geomecánica del macizo rocoso (la situación geológica ha sido documentada mediante respectiva reproducción fotográfica).

El programa de mediciones y observaciones previamente descrito, permitió efectuar un continuo y eficaz control de la respuesta de macizo rocoso ante la nueva situación en la que se encuentra, consintiendo además ejecutar las obras de intervención que se consideraron necesarias para proporcionar a la galería condiciones de seguridad sea en fase de realización como en fase de ejercicio.

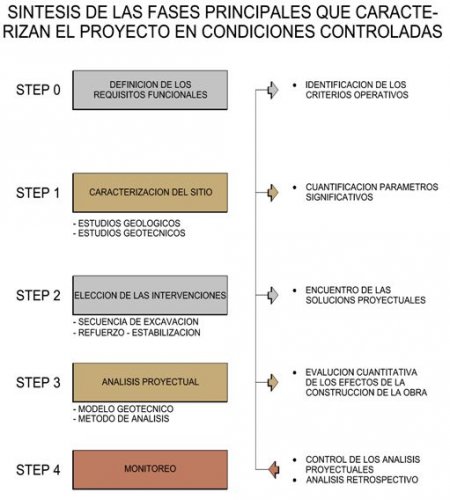

De particular interés ha sido el análisis de los efectos de ''plastificación'' (post - ruptura) de la roca alrededor de la galería y en el análisis de la influencia de la orientación de la estratificación relativa a la estabilidad de la cavidad. El tipo de diseño al cual se desea hacer referencia no es otro que ''el diseño en condiciones controladas'', que puede ser llevado a cabo según el esquema lógico que se presenta en una de las imágenes adjuntas.
De esta manera es posible alcanzar el diseño óptimo sea desde el punto de vista técnico como desde el económico y sólo así, a nuestro parecer, puede ser afrontada la construcción de una galería que presente condiciones extraordinariamente excepcionales y difíciles.
