Potasas del Llobregat (Barcelona) – Estudio geomecánico en la galería experimental, proyecto de la rampa de acceso a la mina y sistema de monitoreo.

Objetivo del proyecto

La mina denominada “Potasas del Llobregat” se ubica en España, en la región de Cataluña, a aproximadamente 85 km al NO de Barcelona.
La situación estratigráfica del área contempla una serie de estratos de material salino de más de 200 m de espesor, caracterizados por un marcado comportamiento viscoso, que origina un proceso deformativo irreversible en el tiempo y, en consecuencia, importantes problemáticas de estabilidad de galerías.
El objetivo del estudio geomecánico, para el cual nuestra Sociedad brindó consultoría especializada, fue estudiar en profundidad el comportamiento de las rocas para evaluar posteriormente la posibilidad de ejecutar en seguridad una galería (rampa) de “discenderia”, que permitiría extraer el material mediante correas transportadoras con mayor rapidez y menores costos.

Obras principales

Galería de experimentación

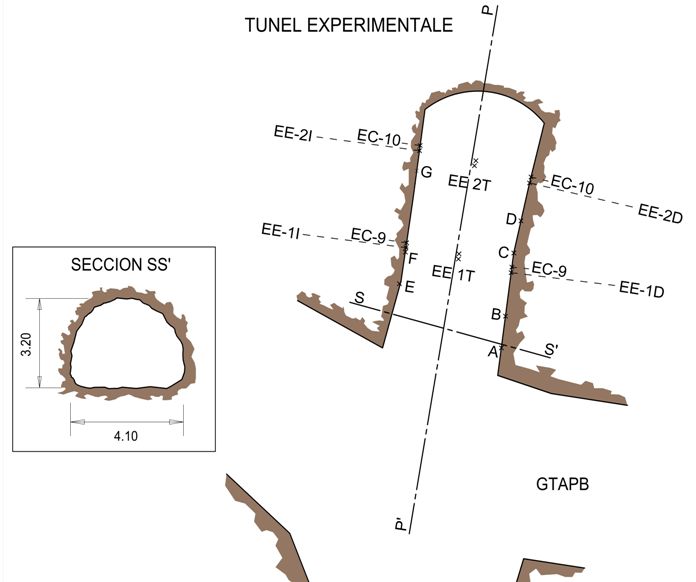

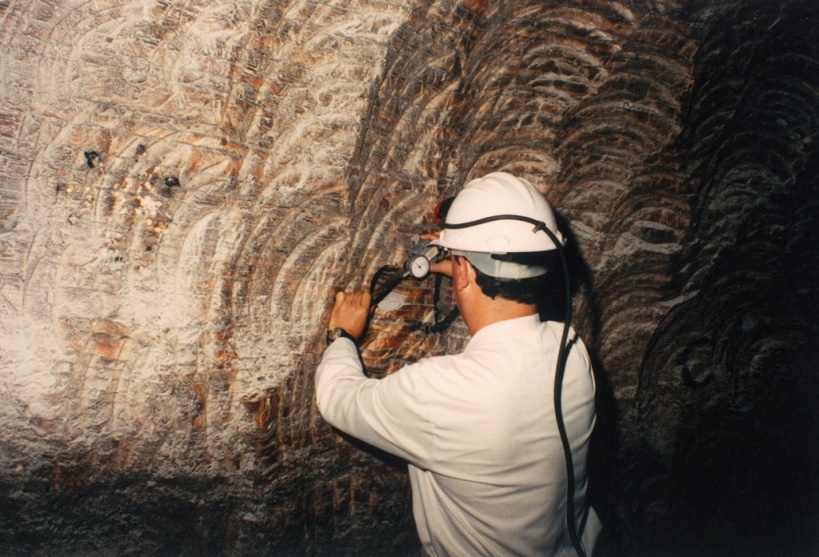

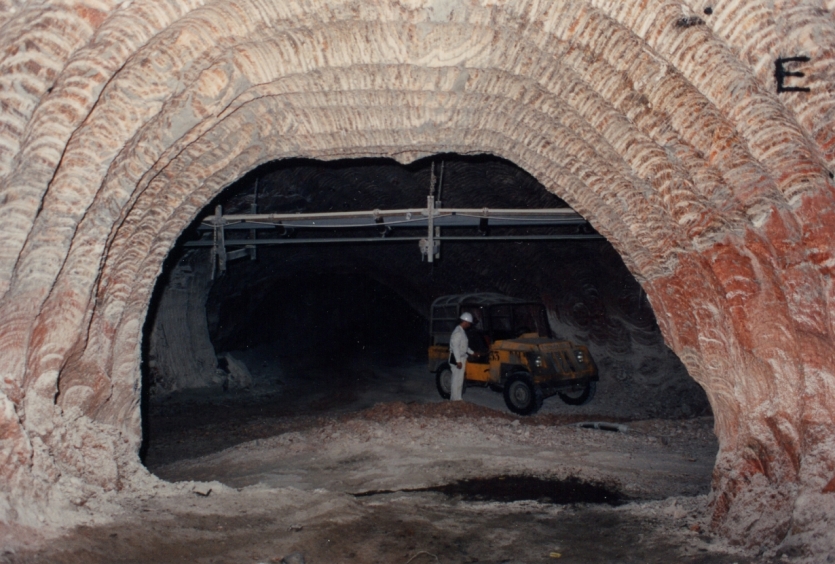

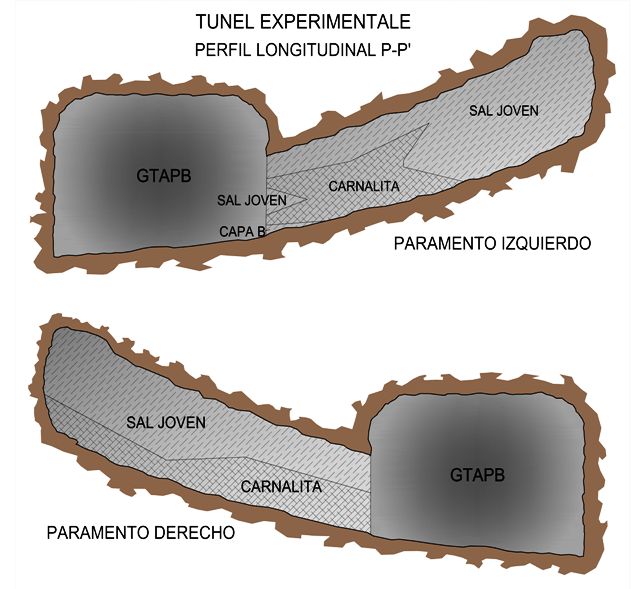

Además de la ejecución de sondeos geognósticos y ensayos de laboratorio de caracterización, para la caracterización geomecánica de las rocas involucradas se ejecutó un breve tramo de galería experimental en un sector de la mina próximo al área de la futura rampa: algunas secciones se instrumentaron con extensómetros de dos bases y se realizaron mediciones de convergencia y ensayos de descompresión en perforación.

Rampa de acceso

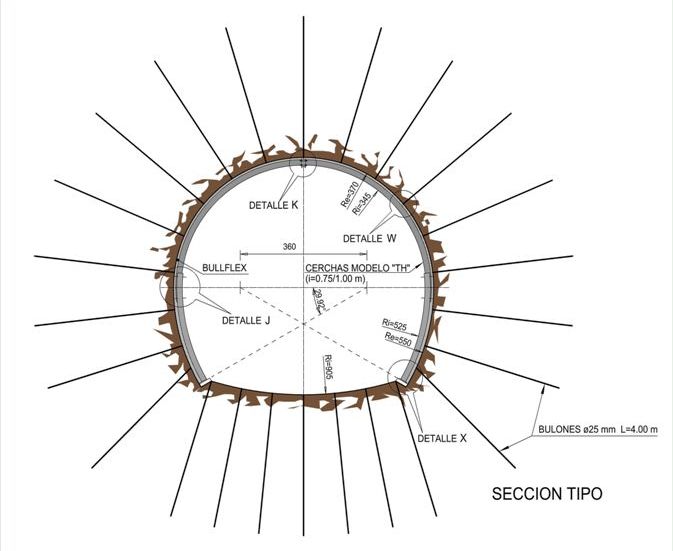

Consideradas las condiciones geomecánicas, fue necesario prever metodologías específicas de sostenimiento y consolidación: la sección de intervención contempló el uso de cerchas combinadas, en algunos tramos, con un sistema de pernos radiales cementados con mezcla de relleno tipo plástico.

Sistema de monitoreo

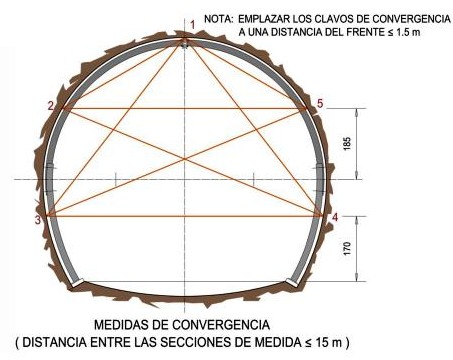

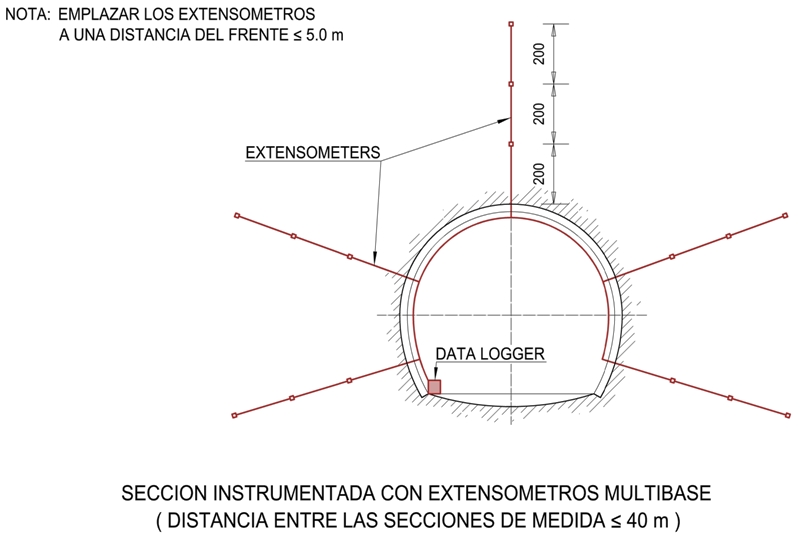

Se proyectó un sistema de monitoreo para el control en el tiempo de la estabilidad de la galería y de la evolución del estado de solicitación de las estructuras de sostenimiento (mediciones de convergencia del perfil, mediciones de deformación al contorno, mediciones de solicitaciones en pernos, mediciones de solicitaciones inducidas en las estructuras de sostenimiento, levantamientos geológicos y geomecánicos durante la excavación).
